Охрана периметра Юнигран: принцип действия и разнообразность оборудования

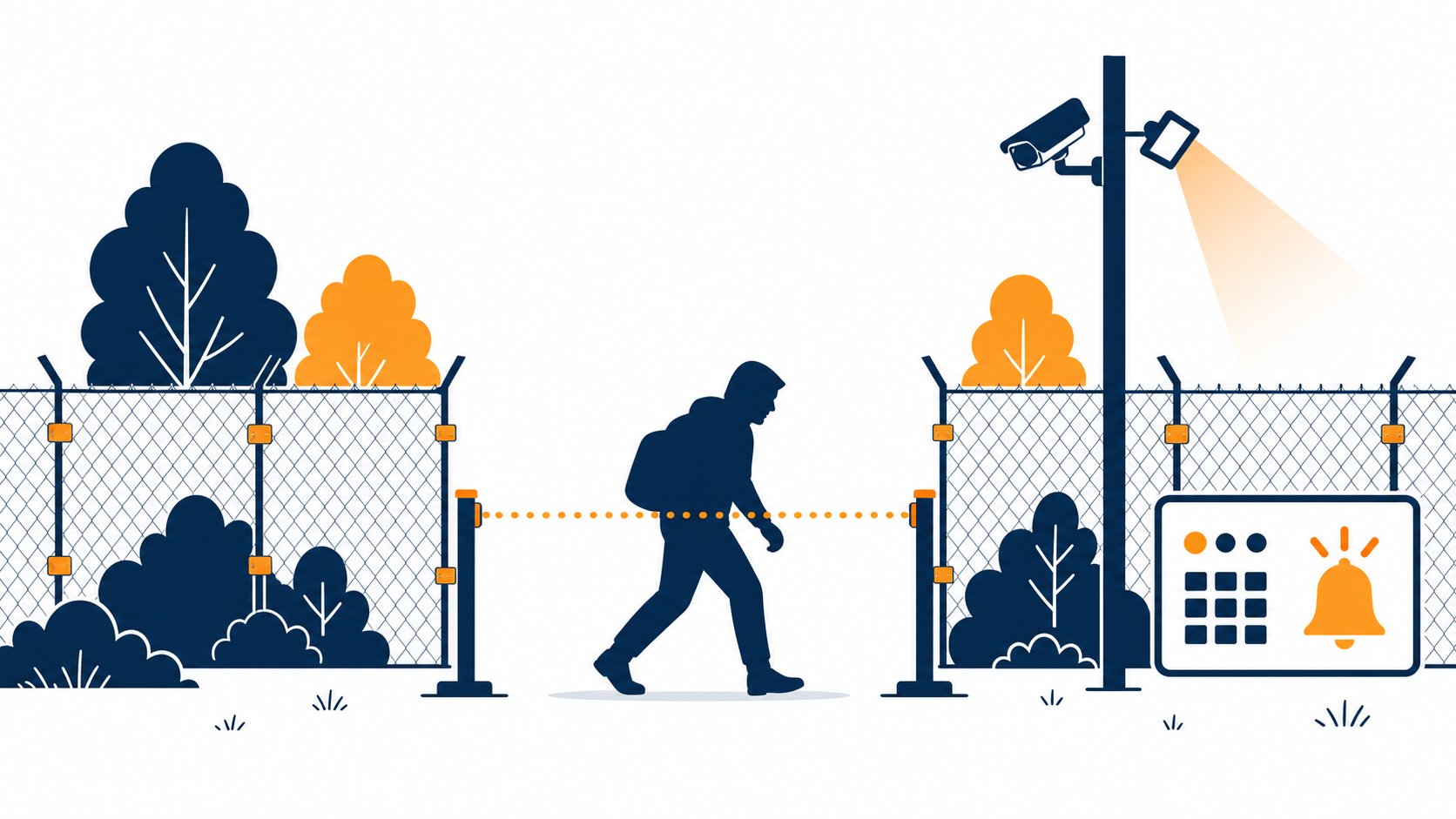

Система охраны периметра (СОП) — механизм, обнаруживающий нарушителей, пересекающих черту ограды, в самые короткие сроки. Все оборудование, используемое в обеспечении системы безопасности, обязано выполнять определенные задачи:

  • Дистанционное включение и отключение охраны в разных частях территории объекта.
  • Включение сигнала тревоги в момент неправомерного проникновения посторонних через линию периметра, повреждения электроснабжения или других устройств, размещенных на объекте.

Оборудование должно быть готово к круглосуточному использованию в сложных климатических условиях: дождь, град, мороз, снег и перепады температур. Не зависимо от внешних погодных условий, оборудование охраны периметра обязано в полной мере обеспечивать возможность:

  • Срабатывания сигнала тревоги и подачи оперативных данных в диспетчерский пункт.
  • Сохранение происшествий в память контрольного компьютера.
  • Воспроизведение данных о типе и участке происшествия на экран монитора.

Исходя из условий применения, оборудование на охраняемой территории должно полноценно работать при повышенной влажности (до 95%), а также обладать обширным диапазоном температур, при которых сохраняется вся функциональность (от -40С до +50С).

Спектр применения

Такое обеспечение безопасности рационально применять для контроля рабочих площадок, мест, где хранятся материалы и готовые продукты, создаваемых на различных предприятиях. Также оно оптимально подходит для охраны складских помещений и отдаленных объектов с большой территорией.

Основные компоненты СОП

Зачастую СОП сохраняют определенную структуру:

  1. Оборудование разных типов извещающих о тревоге.
  2. Главный контролер. Принимает и интерпретирует данные, поступившие с наружных датчиков.
  3. Источники электропитания.
  4. Исполнительное оборудование: звукоиздающие устройства и маяки, реле блокирующих механизмов, реле связи подсистем, которые соединены в одну систему контроля.

Особого внимания требует программное обеспечение. Его задача отображать в каком состоянии находятся все контролируемые зоны территории, и создавать самые разнообразные отчет, по данным о происшествиях, хранящихся в архивах. Исходя из установленных алгоритмов, ПО посылает сигналы исполнительным системам и другим подсистемам: видеонаблюдения, СКУД, охранной, противопожарной сигнализаций и др.

Виды СОП

Самая важная часть системы, это детектор обнаружения. Производители выпускают большое обилие самых разных детекторов обнаружения, которые различаются по техническим и эксплуатационным показателям. Определяться с выбором прибора нужно в зависимости от будущей охранной территории, климатических условий и типом возможных помех.

Емкостные

Механизм срабатывания зависит от показателей электрического поля на территории объекта. В случае приближения нарушителей, система распознает изменения и воспринимает это как признак опасности.

Колебательные (звуковые)

Механизм представлен в виде сенсорного кабеля, выполняющего функцию электромагнитного сенсора. На одном из концов кабеля находится анализатор, который принимает возникающие звуки, проводит отчистку от прочих шумов и помех. После сравнивает полученные данные с имеющимися в базе данных. По окончанию анализа звуков подается тревожный сигнал. Он вполне подходит для применения на самых различных ограждениях, от обыкновенных сетей до каменных заборов. Также это оборудование можно установить на крыше помещений или на поверхности земли, с целью выявления возможных подкопов.

Радиолучевые

Механизм работы осуществляется используя эффект Доплера. Оборудование имеет два рабочих модуля:

  • Передающий модуль. Создает электромагнитное излучение большого объема.
  • Принимающий модуль. Обрабатывает сигналы от передатчика и контролирует их возможные изменения.

В случае изменения приходящего сигнала более, чем установленная норма, срабатывает сигнализация.

Радиоволновые

Модели радиоволновых СОП имеют большое количество вариаций. Самые простые, представлены в виде пары кабелей, которые располагаются параллельно на определенном расстоянии друг от друга. При попадании объемного объекта на территорию между этими кабелями, нарушается стабильность электромагнитного поля, что приводи к срабатыванию сигнала тревоги. Такая система отличается возможность скрытой установки, что, несомненно, является значительным преимуществом.

Инфракрасные

Системы инфракрасной охраны периметра существуют двух видов:

  1. Активные. Система имеет источник инфракрасного излучения и его приемник. При пересечении линии ИК луча срабатывает сигнализация.
  2. Пассивные. Линзы Френеля расположены таким образом, что геометрии зон обнаружения могут быть сформированы самые разнообразные: штора, которая располагается как горизонтально, так и вертикально или луч. Сигнализация срабатывает при попытке пересечения нескольких таких лучей.
Оптико-электронные

Применяются при охране территории объектов, которые находятся за пределами отапливаемых помещений. В момент пересечения контрольной территории посторонним лицом, размыкается реле контактов, что приводит к срабатыванию сигнализации.

Извещатели, работающие на принципе линии вытекающей волны (ЛВВ)

ЛВВ — это два кабеля (передающий и принимающий), между которыми возникает поле. При попадании объекта в это поле меняется конфигурация поля. Обрабатывающий модуль фиксирует это изменение и подается сигнал тревоги.

Радиолокационные

Ранее использовались только на объектах военного предназначения, но в ходе снижения рыночных цен на радиокоммуникационное оборудование, эти системы стали доступными для крупных организаций. Механизм представлен в виде единого радиолокационного блока, контролирующего территорию с обзором в 360°. Выявление одиночных нарушителей на контролируемой территории возможно на дистанции более полутора километра, а транспортных средств — в пределах 3 км. Оборудовано сверхмощным ПО, способным полностью определять направление движения объектов, и распознавать нарушителей по типу: группа людей, транспорт или одиночный человек.

Повышение общей эффективности контроля охраняемого периметра

Расположение датчиков СОП не должно вызывать ложных срабатываний, в ходе обыкновенных производственных процессов. Чтобы избежать ложных срабатываний сигнализации, лучше определить зону перемещения на расстоянии нескольких метров о линии контроля системы безопасности.
